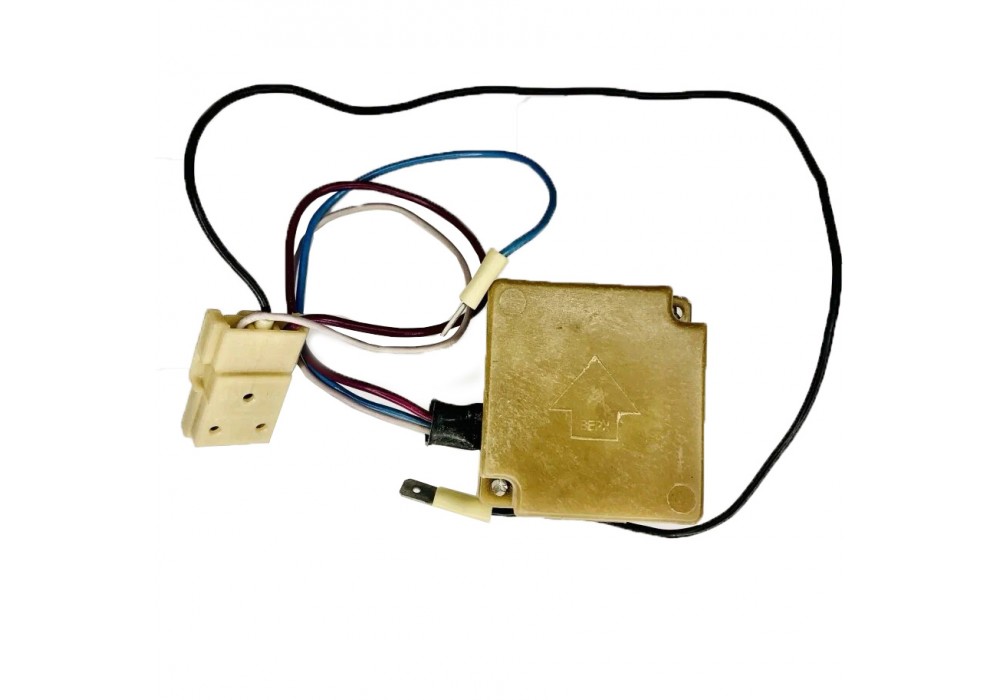

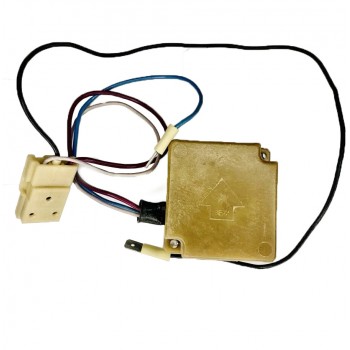

Реле пусковое для холодильника РТК-3М-06 УХЛ 4.2 1,2A

Реле пусковое для холодильника РТК-3М-06 УХЛ 4.2 1,2A

Совместимые марки: Атлант

Материал контактов – серебро.

Краткие технические характеристики

Номинальный ток защитного реле:
2,2 А (РТК-Х исполнение на 127 В);
1,3 А (РТК-Х исполнение на 220 В).
Ток срабатывания пускового реле:
4,5 А (РТК-Х исполнение на 127 В);
2,7 А (РТК-Х исполнение на 220 В).
Ток возврата пускового реле:
3,8 А (РТК-Х исполнение на 127 В);
2,2 А (РТК-Х исполнение на 220 В).
Время срабатывания защитного реле:
15-25 с при температуре окружающей среды 20 ± 2 °С и токе 8,4 А (РТК-Х исполнение на 127 В);
20-30 с при температуре окружающей среды 20 ± 2 °С и токе 4 А (РТК-Х исполнение на 220 В).
Время возврата защитного реле:
34-62 с при температуре окружающей среды 20 ± 2 °С (РТК-Х исполнение на 127 В);
40-70 с при температуре окружающей среды 20 ± 2 °С (РТК-Х исполнение на 220 В).
Габариты: 53,2 х 53,2 х 46,3 мм (В х Ш х Д)
Вес: не более 112 г.

Применялись в холодильниках: ЗИЛ-Москва, Саратов, Саратов-2М, Ока-6, Донбасс-10, Кодры, Смоленск-6, Визма и других.

Реле - устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя. Когда температура внутри камеры падает ниже заданной терморегулятором, то контакты терморегулятора замыкаются. В этот момент реле получает сигнал на запуск мотора-компрессора, защищает мотор от перегрузок и перегревания

Пускозащитные реле РТК-Х предназначены для пуска и защиты от токов перегрузки однофазных асинхронных электродвигателей с пусковой обмоткой и короткозамкнутым ротором типа ДХМ-3 (127 В, 2,2 А) или ДХМ-5 (220 В, 1,3 А), которые входят в состав мотор-компрессоров домашних холодильников.
