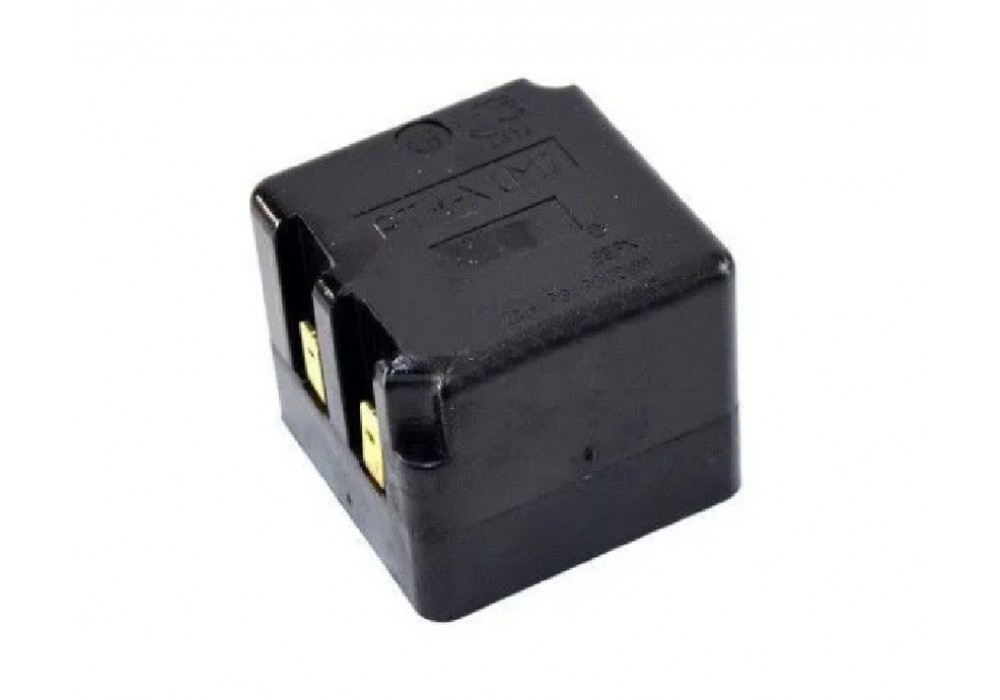

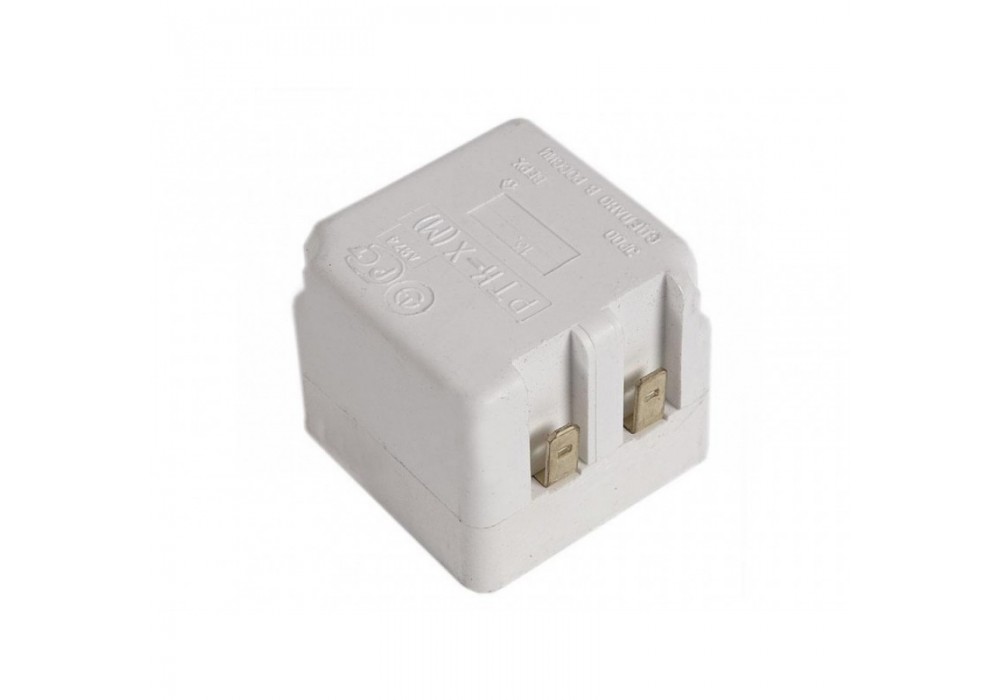

Реле РТК-Х (РТКХ)

Реле пускозащитное токовое РТК-Х - отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Используется на компрессорах отечественных холодильников.

Неисправности прибора РТК-Х-М: разрушение сердечника катушки, подгорание контактов, обрыв нихромовых нагревателей. В случае неисправности реле не ремонтируется и заменяется на новое.

• Размер корпуса: 53,2 х 53,2 х 45,5 мм
• Напряжение: 220 В 1.3 А
• Схема электрическая реле пускозащитного РТК-Х (М) L1 - катушка с перемещающимся сердечником; R1 - нихромовый нагреватель в цепи пусковой обмотки компрессора; R2 - нихромовый нагреватель в цепи рабочей обмотки компрессора; К1 - контакты на сердечнике катушки; К2 - контакты на биметаллической пластине; 1, 2, 3 - контакты для подключения пусковой, рабочей и общей обмоток компрессора.

Список совместимых устройств

Реле подходит для всех отечественных холодильников, при условии совпадения маркировки нового и старого реле.

Подходит для брендов: ЗИЛ, ЮРЮЗАНЬ, ОКА
